Xử lý nước thải bằng phương pháp vật lý và cơ học: Nguyên lý và ứng dụng

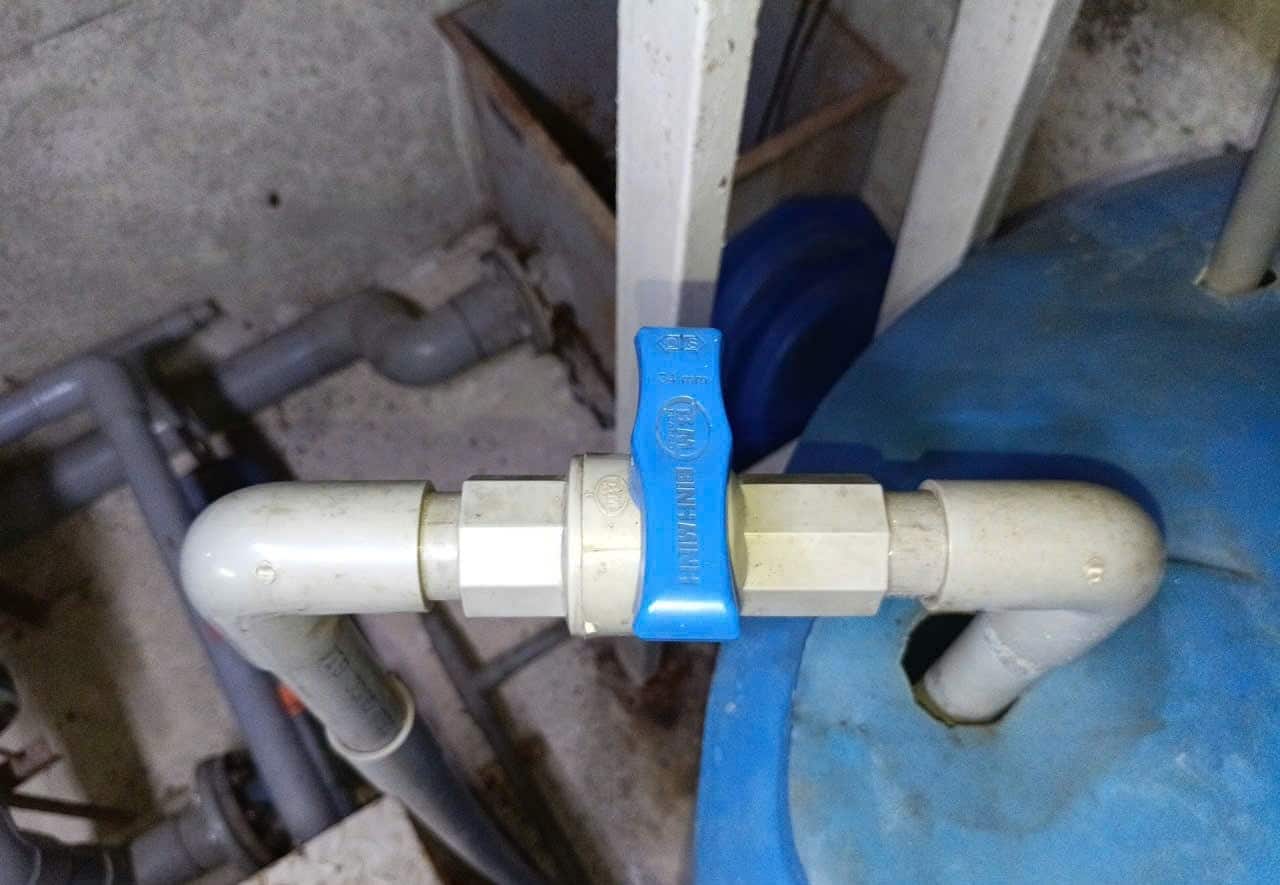

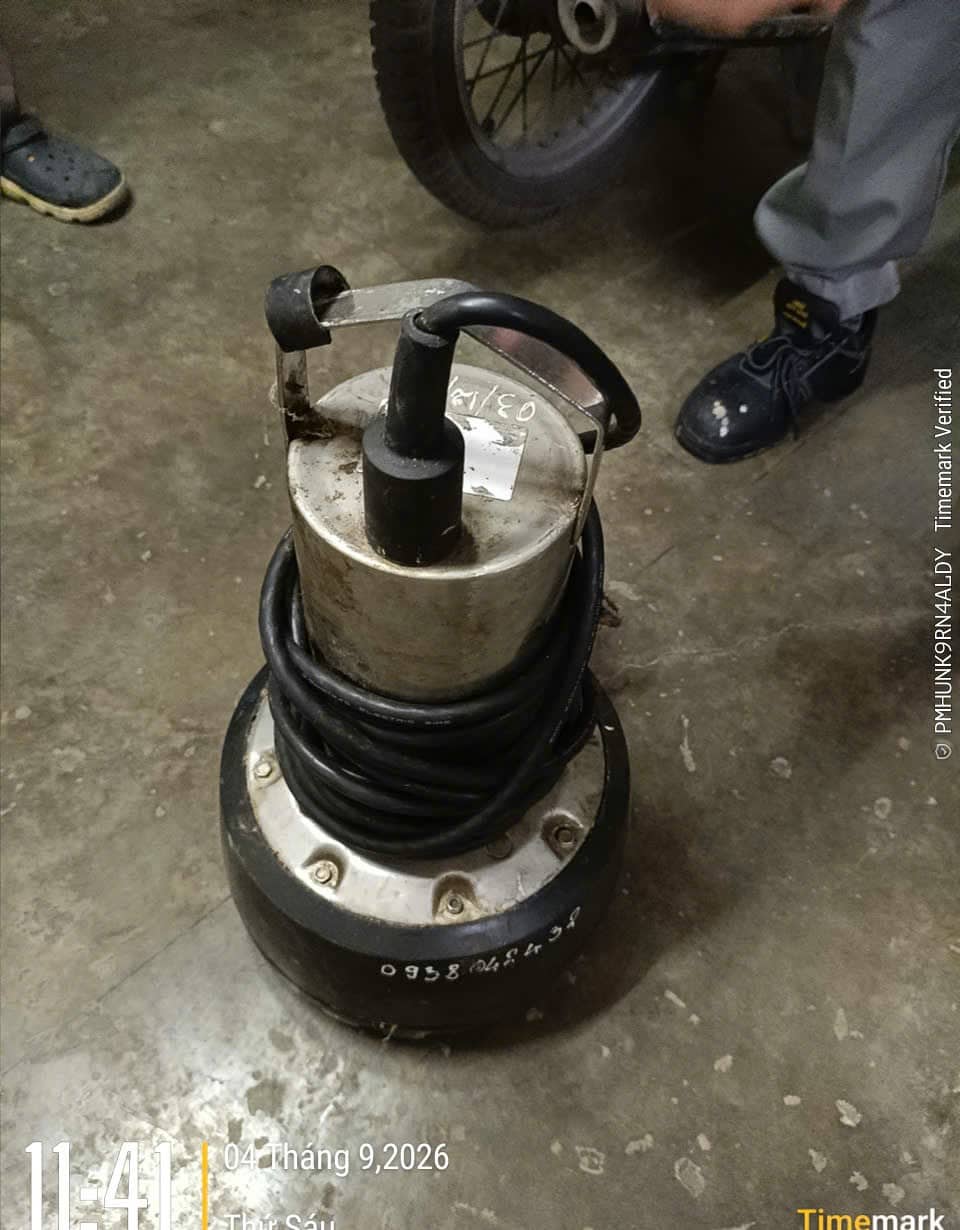

Trong dây chuyền công nghệ môi trường, xử lý nước thải bằng phương pháp vật lý và cơ học luôn là công đoạn tiền xử lý (Preliminary & Primary Treatment) mang tính sống còn. Các công trình cơ học không chỉ đảm nhận nhiệm vụ loại bỏ tạp chất thô không tan, cát sỏi và dầu mỡ khoáng mà còn là bức tường phòng thủ bảo vệ máy bơm, đường ống và van điều khiển, đồng thời giảm tải lượng ô nhiễm hữu cơ trước khi đi vào các bể sinh học.

Theo giáo trình kinh điển Metcalf & Eddy (Wastewater Engineering: Treatment and Resource Recovery, 5th Edition, Chapter 5), hiệu quả của các công trình xử lý cơ học phụ thuộc hoàn toàn vào các quy luật thủy lực học, định luật lắng trọng lực của hạt rời rạc (Discrete Particle Settling) và trường lực ly tâm mà không làm biến đổi cấu trúc hóa học của chất ô nhiễm.

1. Cơ sở lý thuyết thủy lực và động học lắng hạt rời rạc theo Metcalf & Eddy

Trong môi trường chất lỏng, sự chuyển động của các hạt cặn lơ lửng chịu sự chi phối của trọng lực, lực đẩy Archimedes và lực cản thủy động lực học của dòng nước.

1.1. Định luật Stokes và 3 chế độ chảy thủy lực

Vận tốc lắng tự do của một hạt hình cầu rời rạc (v_s) được xác định bằng phương trình tổng quát:

v_s = √[ (4g ( ρ_s – ρ ) d) / (3 C_D ρ) ]

Trong đó: g là gia tốc trọng trường (9.81 m/s²); ρ_s là khối lượng riêng của hạt cặn; ρ là khối lượng riêng của nước; d là đường kính hạt; C_D là hệ số lực cản thủy động học phụ thuộc vào chuẩn số Reynolds hạt (Re_p = v_s d / ν).

Metcalf & Eddy chia quá trình lắng thành 3 vùng thủy lực:

• Chảy tầng (Laminar Flow, Re_p < 1): Áp dụng định luật Stokes: v_s = [g(ρ_s – ρ)d²] / 18μ (với μ là độ nhớt động lực học).
• Chảy chuyển tiếp (Transition Flow, 1 ≤ Re_p ≤ 10⁴): C_D ≈ 24/Re_p + 3/√(Re_p) + 0.34.
• Chảy rối (Turbulent Flow, Re_p > 10⁴): C_D ≈ 0.44, vận tốc lắng không phụ thuộc độ nhớt của chất lỏng.

1.2. 4 kiểu lắng cặn đặc trưng trong kỹ thuật môi trường

• Kiểu 1 (Discrete Settling): Lắng hạt rời rạc không đổi hình dạng trong bể lắng cát (Grit Chamber).
• Kiểu 2 (Flocculant Settling): Lắng tạo bông kết cụm trong bể lắng sơ cấp (Lắng 1).
• Kiểu 3 (Hindered/Zone Settling): Lắng cản trở tạo mặt phân cách rõ ràng trong bể lắng thứ cấp Aerotank.
• Kiểu 4 (Compression Settling): Lắng nén ép dưới đáy bể nén bùn (Sludge Thickener).

2. Phân tích chuyên sâu các công trình xử lý vật lý cốt lõi

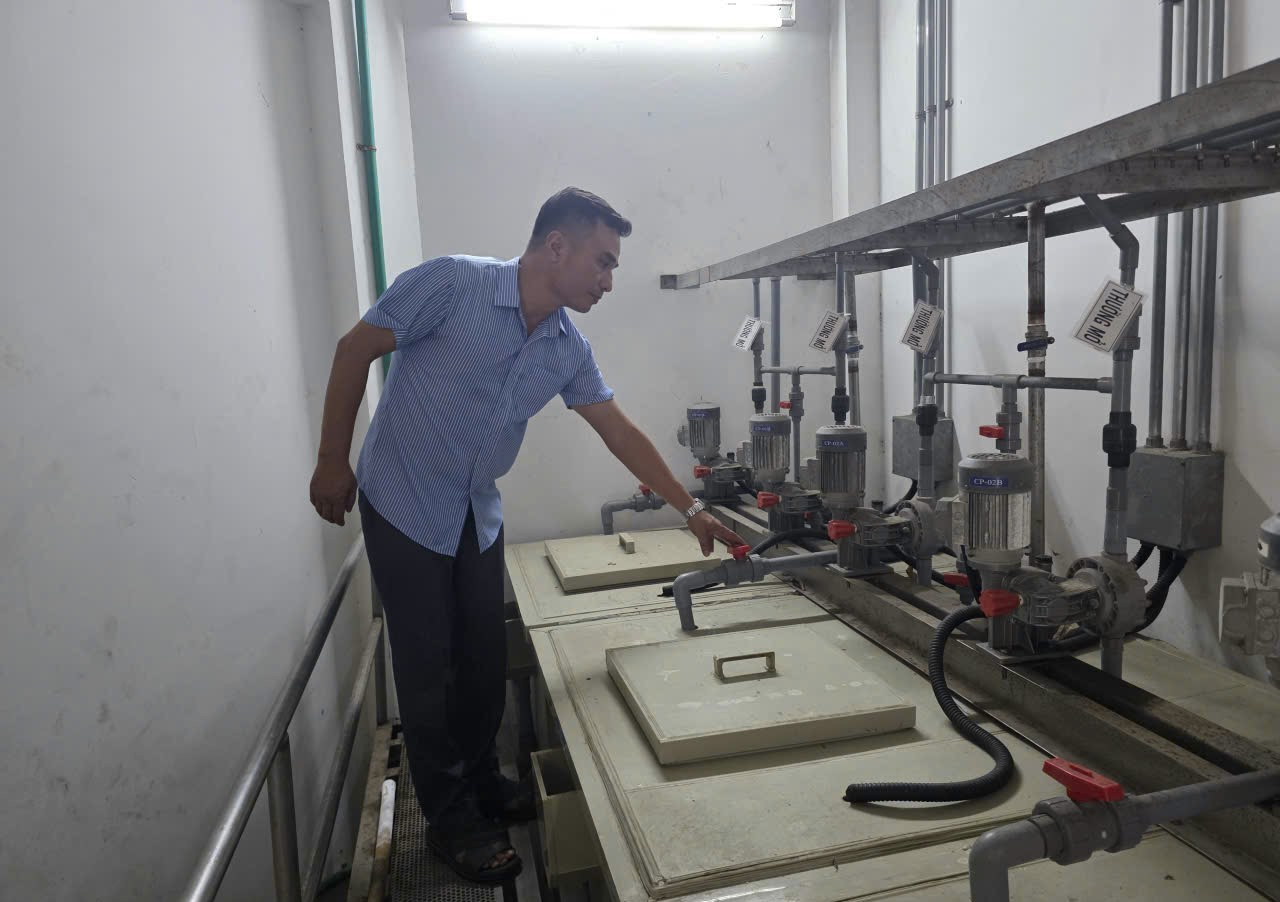

2.1. Cụm Song chắn rác (Bar Screen) và Lưới lọc rác tinh (Fine Screen)

Cụm chắn rác là rào chắn đầu tiên tiếp nhận nước thải thô từ mạng lưới thu gom:

• Song chắn rác thô (Coarse Screens): Khe hở thanh từ 15 đến 50 mm, nghiêng một góc 60° – 75° (cơ giới) hoặc 45° – 60° (thủ công). Vận tốc dòng chảy qua khe hở duy trì từ 0.6 đến 1.0 m/s để ngăn rác lắng đáy mương. Tổn thất áp lực qua song chắn rác (Δh) được tính theo phương trình Kirschmer: Δh = β (s/b)^4/3 (v²/2g) sinθ.
• Lưới lọc rác tinh dạng trống quay (Rotary Drum Screen): Khe hở siêu mịn từ 0.25 đến 2.0 mm, giúp tách bỏ bã xác động vật, sợi vải dệt nhuộm và vụn thức ăn, giảm tới 15 – 25% hàm lượng TSS đầu vào trước khi vào trạm bơm.

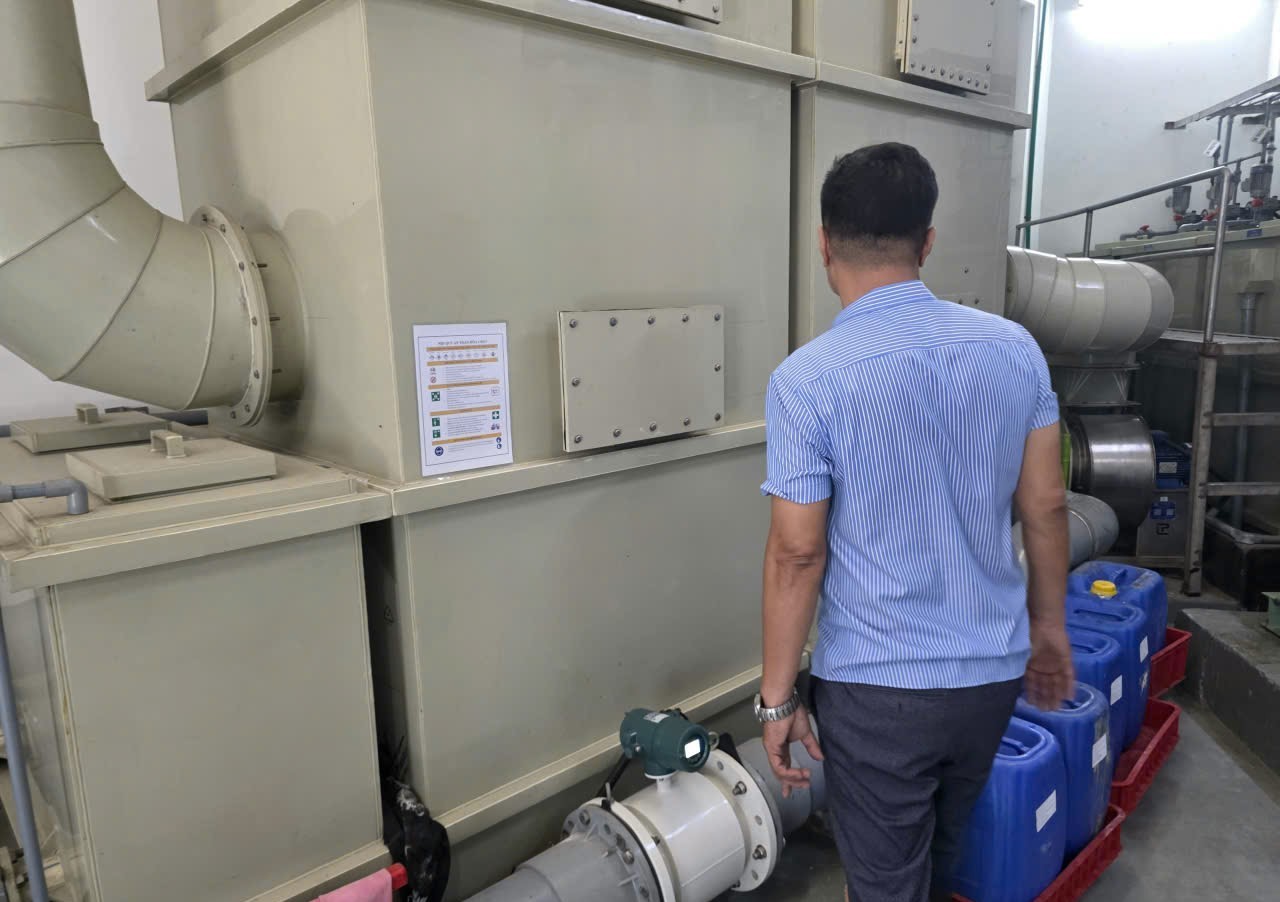

2.2. Bể lắng cát trọng lực và Lắng cát thổi khí (Grit Chambers)

Nhiệm vụ trọng tâm là loại bỏ các hạt vô cơ tỷ trọng cao (ρ_s ≈ 2.65 g/cm³, đường kính d ≥ 0.2 mm) để chống mài mòn cánh bơm và bồi lắng đường ống:

• Bể lắng cát dòng chảy ngang: Duy trì vận tốc dòng chảy trong dải nghiêm ngặt v_h = 0.25 – 0.30 m/s, thời gian lưu nước HRT từ 45 đến 90 giây.
• Bể lắng cát thổi khí (Aerated Grit Chamber): Dàn ống phân phối khí thổi xoắn ốc tạo vận tốc xoáy tiếp tuyến đáy bể 0.3 m/s, tách sạch chất hữu cơ bám dính, hiệu suất thu hồi cát vô cơ đạt > 95%.

2.3. Bể tách dầu mỡ trọng lực (Grease Interceptor / API Separator)

Dựa trên nguyên lý chênh lệch khối lượng riêng giữa pha dầu mỡ tự do (ρ_oil ≈ 850 – 920 kg/m³) và pha nước (ρ_water ≈ 1.000 kg/m³). Vận tốc nổi của giọt dầu (v_r) tuân theo định luật Stokes:

v_r = [ g ( ρ_water – ρ_oil ) d_o² ] / 18μ

Bể tách mỡ công nghiệp API tiêu chuẩn phải giữ được các giọt dầu có đường kính d_o ≥ 150 μm, thời gian lưu nước tối thiểu từ 20 đến 30 phút, bố trí vách ngăn hướng dòng Z-flow triệt tiêu dòng xoáy rối và máng gạt váng mỡ bề mặt.

2.4. Bể lắng sơ cấp (Primary Clarifier – Bể lắng 1)

Bể lắng sơ cấp được bố trí ngay trước cụm sinh học để khử các hạt cặn hữu cơ lơ lửng có khả năng lắng tự nhiên:

• Tải trọng bề mặt (Surface Overflow Rate – SOR): 30 – 45 m³/m².ngày.
• Tải trọng đập tràn viền (Weir Loading Rate – WLR): 125 – 250 m³/m.ngày.
• Thời gian lưu nước (HRT): 1.5 – 2.5 giờ; Chiều sâu hữu dụng: 3.0 – 4.5 m.
• Hiệu quả kinh tế – kỹ thuật: Khử từ 50% đến 70% tổng lượng chất rắn lơ lửng (TSS) và giảm 25% đến 40% chỉ số BOD₅, giúp tiết kiệm từ 30% đến 45% điện năng vận hành máy thổi khí ở bể Aerotank phía sau.

3. Bảng so sánh thông số kỹ thuật các công trình xử lý vật lý

4. Tầm quan trọng trong hệ thống tổng thể và Giải pháp của Môi Trường Ngọc Lân

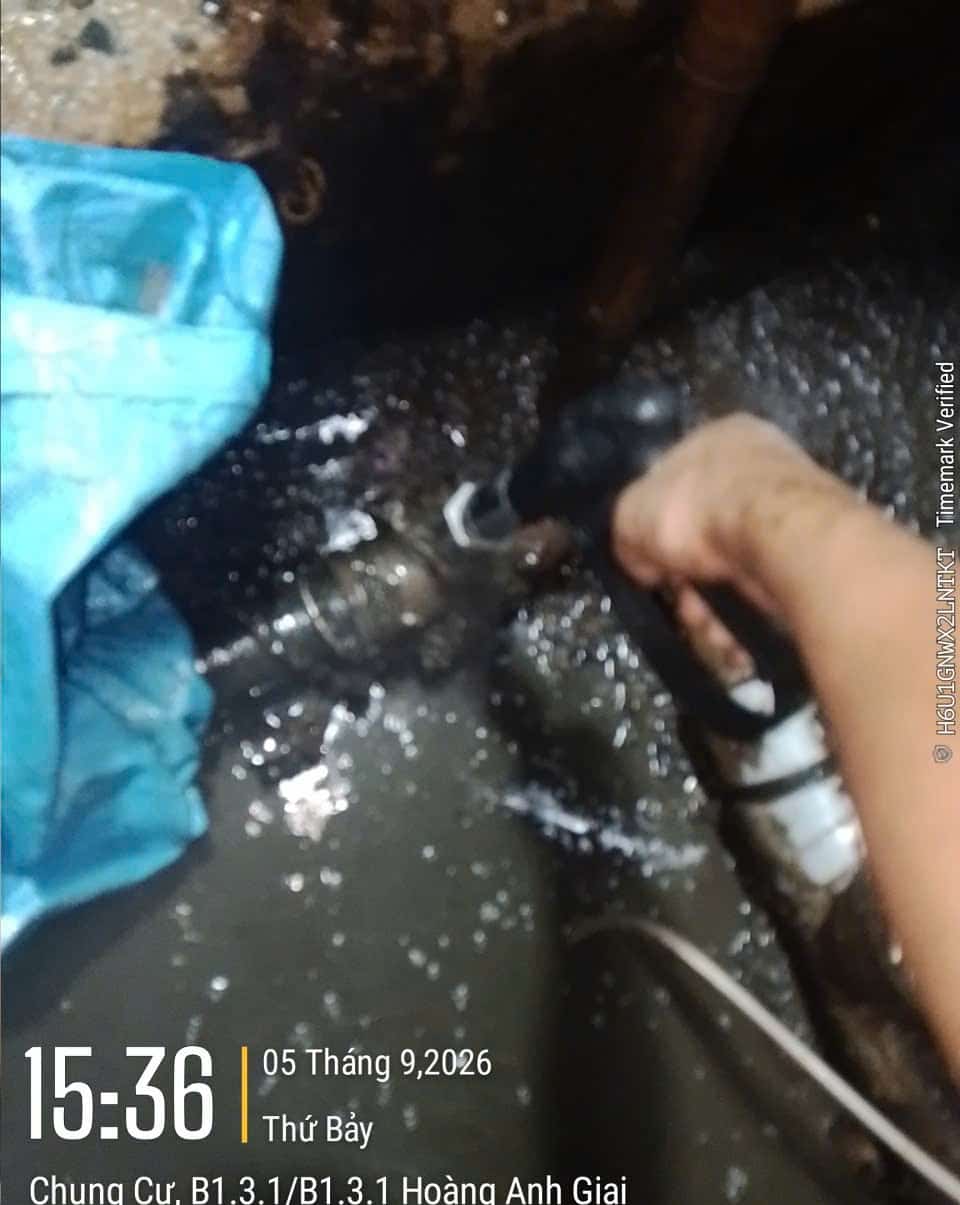

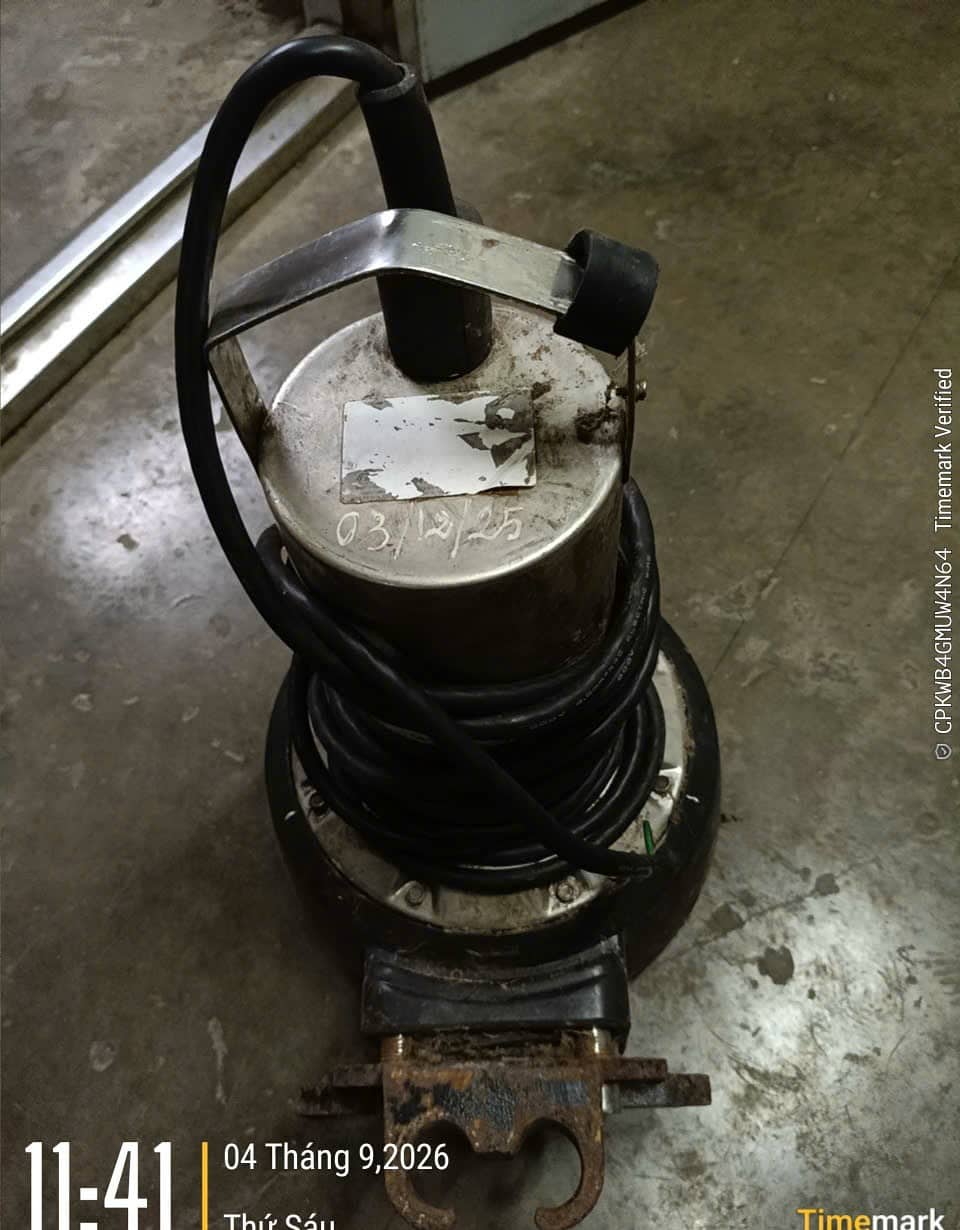

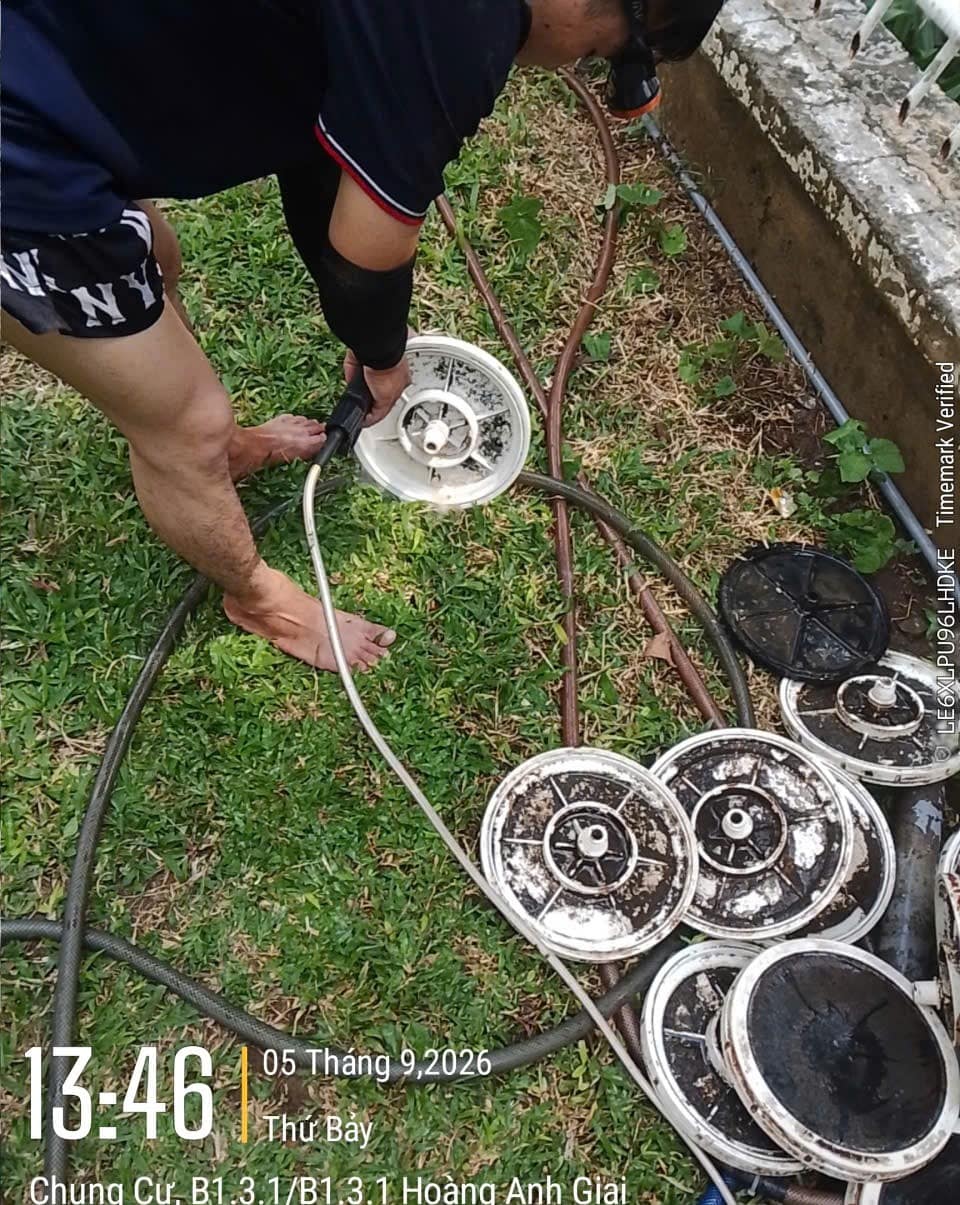

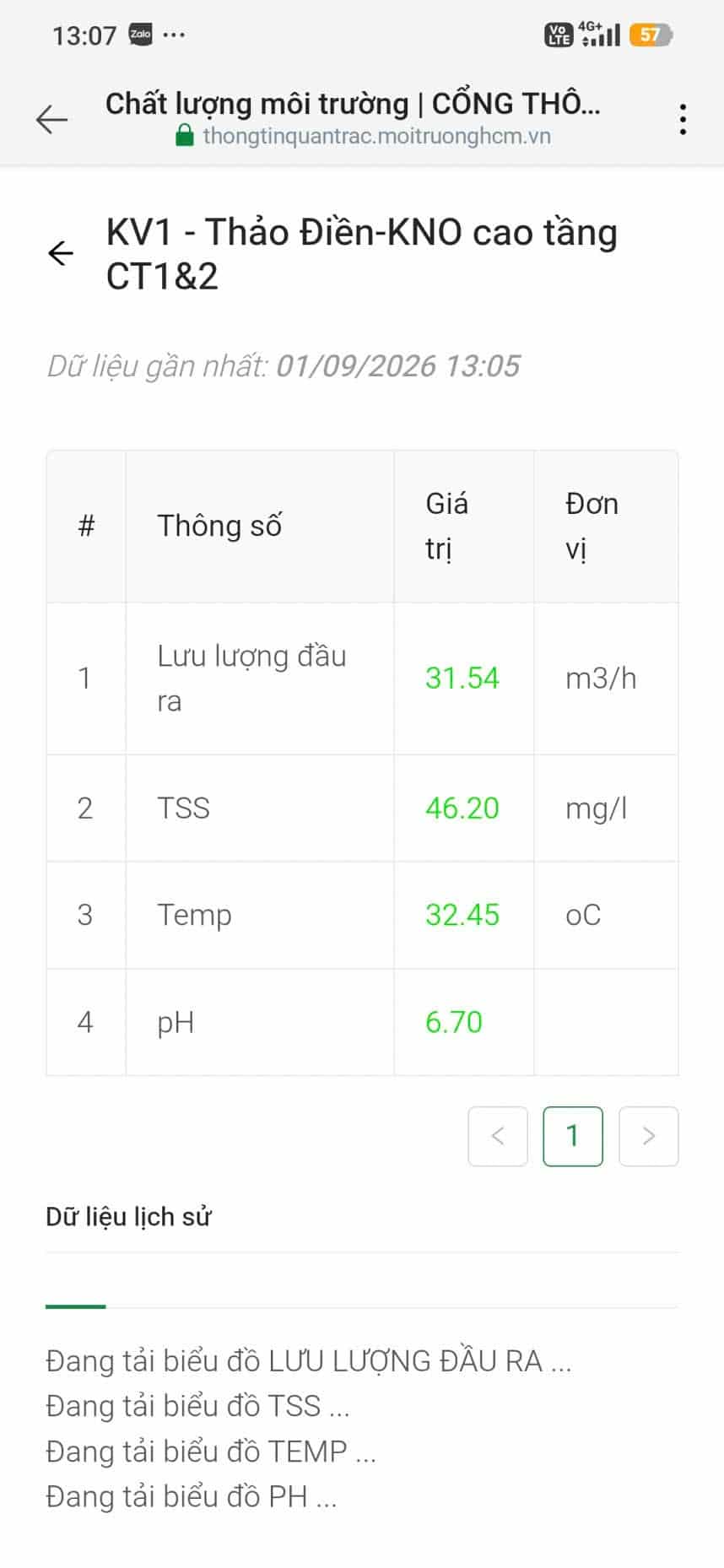

Xử lý vật lý và cơ học đóng vai trò nền móng trong việc ổn định chất lượng dòng chảy, chống sốc tải thủy lực và bảo toàn tuổi thọ thiết bị cho toàn bộ các phương pháp xử lý nước thải tiếp theo.

Công ty Môi Trường Ngọc Lân với hơn 15 năm kinh nghiệm thực chiến cam kết mang đến giải pháp cơ học tối ưu:

• Thiết kế module lắng cát xoáy thế hệ mới, tích hợp thiết bị thu gom rác tự động điều khiển qua biến tần và PLC Siemens.
• Gia công chế tạo thiết bị tách mỡ, máy lược rác tinh bằng thép không gỉ SUS304 chống ăn mòn hóa chất cao.
• Khảo sát, đo đạc lưu lượng thực tế và tính toán thủy lực chống ngập lụt cục bộ theo quy chuẩn TCVN 7957.
