Xử lý nước thải: Sơ lược các phương pháp

I. Tổng quan và Sơ đồ phân loại các phương pháp xử lý nước thải

Xử lý nước thải là tập hợp đồng bộ các quá trình công nghệ nhằm loại bỏ hoặc chuyển hóa các chất gây ô nhiễm (chất hữu cơ BOD/COD, chất rắn lơ lửng TSS, dinh dưỡng Nitơ – Phốt pho, phẩm màu công nghiệp, kim loại nặng và vi sinh vật gây bệnh) có trong nước thải về ngưỡng an toàn theo Quy chuẩn Kỹ thuật Quốc gia (QCVN 14:2008/BTNMT, QCVN 40:2011/BTNMT) trước khi xả ra môi trường tiếp nhận hoặc tái sử dụng tuần hoàn.

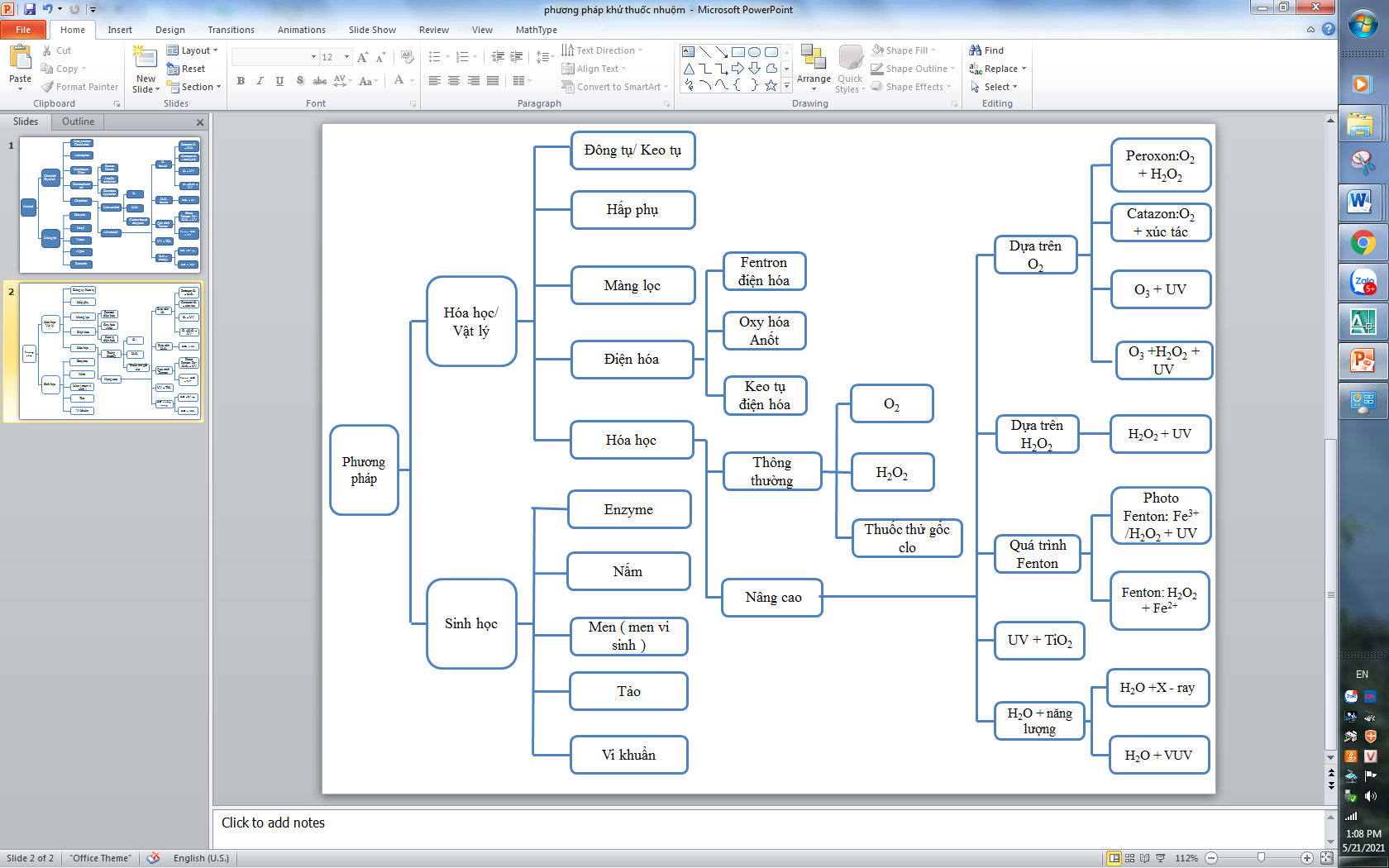

Sơ đồ phân loại các phương pháp xử lý nước thải lý hóa và sinh học
Hình 1: Sơ đồ phân loại tổng thể các phương pháp lý hóa và sinh học trong xử lý nước thải hiện đại

Dựa trên đặc tính cơ lý, hóa học và sinh học của dòng thải, toàn bộ hệ thống công nghệ xử lý nước thải được phân chia một cách khoa học thành các nhóm phương pháp trọng tâm:

  • Phương pháp Sinh học (Biological Methods): Sử dụng vi khuẩn, nấm, men vi sinh, tảo và các enzyme xúc tác để phân hủy các chất hữu cơ và chuyển hóa chất dinh dưỡng.
  • Phương pháp Hóa học & Hóa lý (Physicochemical & Chemical Methods): Bao gồm keo tụ – tạo bông, trung hòa, hấp phụ, lọc màng, điện hóa và các quá trình oxy hóa nâng cao (AOPs) để loại bỏ các chất ô nhiễm bền vững.
  • Phương pháp Vật lý & Cơ học (Physical Methods): Đóng vai trò tiền xử lý sơ bộ với song chắn rác, lắng cát, tách dầu mỡ, lắng trọng lực và tuyển nổi khí hòa tan DAF.

II. Nhóm phương pháp Sinh học trong xử lý nước thải

Phương pháp sinh học dựa trên hoạt động sống của các quần thể sinh vật để chuyển hóa các chất ô nhiễm hữu cơ dạng hòa tan và dạng keo thành các hợp chất vô cơ bền vững (CO₂, H₂O, CH₄, N₂) và sinh khối mới. Động học tăng trưởng sinh khối vi sinh vật tuân theo mô hình Monod kinh điển [Metcalf & Eddy, Wastewater Engineering, Chương 7]: μ = μₘₐₓ * (S / (Ks + S)).

1. Tác nhân Vi khuẩn (Bacteria) và Phân bố quần thể UASB

Vi khuẩn là lực lượng cốt lõi thực hiện quá trình chuyển hóa chất ô nhiễm trong các môi trường công nghệ khác nhau:

  • Vi khuẩn hiếu khí (Aerobic): Hoạt động trong điều kiện cung cấp oxy hòa tan liên tục (DO > 2 mg/L), oxy hóa triệt để BOD/COD và thực hiện quá trình Nitrat hóa (chuyển hóa Amoni NH₄⁺ thành Nitrat NO₃⁻ nhờ vi khuẩn Nitrosomonas và Nitrobacter).
  • Vi khuẩn thiếu khí (Anoxic): Sử dụng oxy liên kết trong gốc NO₃⁻ làm chất nhận điện tử để khử nitrat thành khí nitơ tự do (N₂), giải phóng triệt để hàm lượng Nitơ ra khỏi nguồn nước thải.
  • Vi khuẩn kỵ khí (Anaerobic): Hoạt động trong môi trường yếm khí (thế oxy hóa khử ORP < -200 mV) để phân giải chất hữu cơ nồng độ cao thành khí sinh học (Biogas: 60 – 70% CH₄, 30 – 40% CO₂).

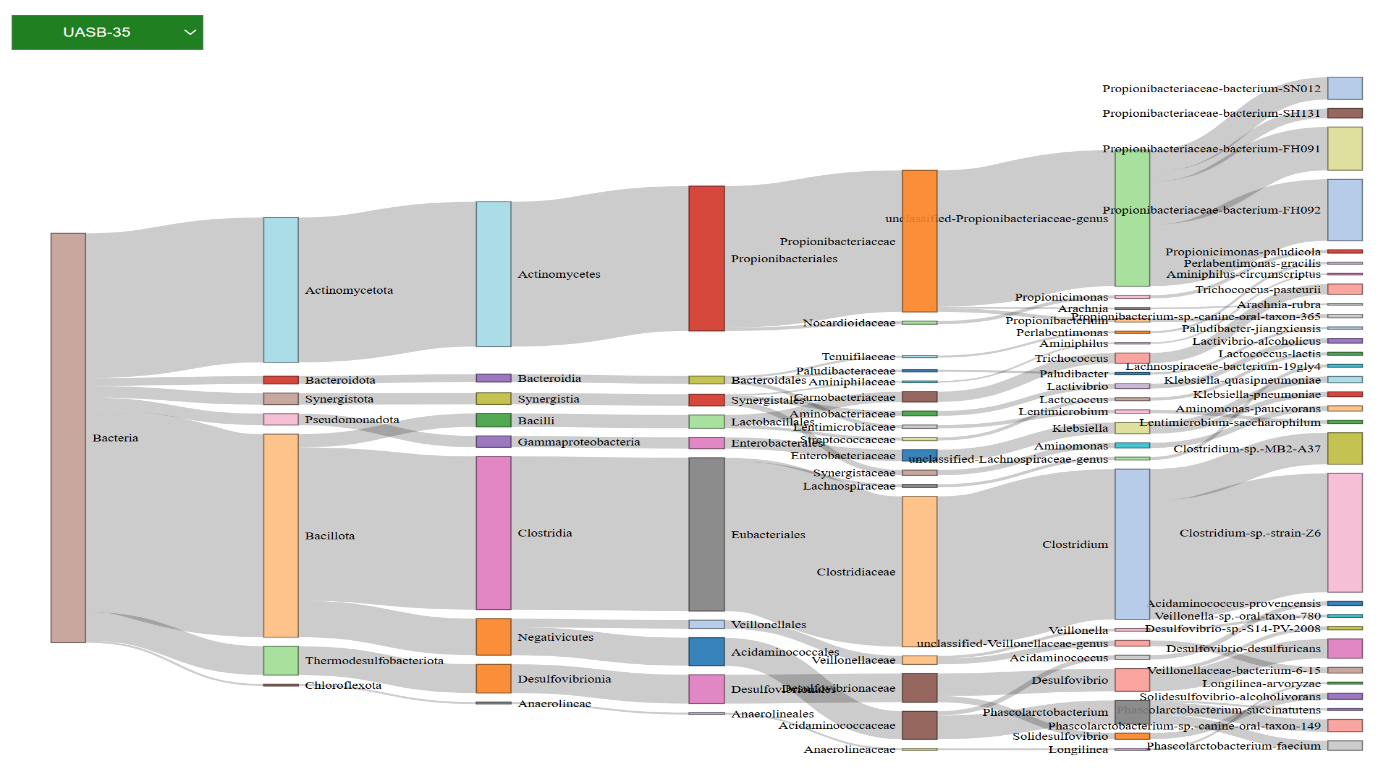

Biểu đồ Sankey UASB phân bố vi khuẩn kỵ khí từ ngành đến chi
Hình 2: Biểu đồ Sankey phân tích cấu trúc quần thể vi khuẩn kỵ khí UASB từ cấp Ngành đến Chi (ưu thế vượt trội của ngành Bacillota và chi Clostridium)

Kết quả nghiên cứu giải trình tự gen chuyên sâu cho thấy cấu trúc quần thể vi khuẩn trong bể kỵ khí dòng chảy ngược UASB có sự thống trị của các nhánh phân loại:

  • Cấp Ngành (Phylum): Ngành Bacillota chiếm tỷ trọng lớn nhất, phối hợp cùng các ngành Actinomycetota, Bacteroidota, Pseudomonadota, Thermodesulfobacteriota, Chloroflexota.
  • Cấp Lớp & Bộ (Class & Order): Lớp Clostridia và bộ Eubacteriales chiếm ưu thế chủ đạo trong khâu phân giải xenlulozo và protein.
  • Cấp Họ & Chi (Family & Genus): Họ Clostridiaceae với chi Clostridium giữ vai trò then chốt trong quá trình thủy phân hợp chất cao phân tử và lên men sinh axit béo bay hơi (VFA).
Hình thái cấu trúc bùn hạt vi sinh kỵ khí UASB
Hình 3: Cấu trúc hạt bùn kỵ khí UASB giàu hoạt tính sinh học, đường kính từ 1 – 3 mm với mật độ vi sinh cực cao

2. Nấm, Men vi sinh, Tảo và Enzyme sinh học

  • Nấm (Fungi): Nấm men và nấm sợi tiết ra các enzyme ngoại bào cực mạnh như Laccase, Lignin Peroxidase và Manganese Peroxidase, giúp bẻ gãy cấu trúc lignin và các vòng thơm phức tạp trong nước thải sản xuất giấy và dệt nhuộm.
  • Men vi sinh (Yeast & Mixed Cultures): Gia tăng tốc độ thủy phân tinh bột, protein và chất béo trong nước thải chế biến thực phẩm và giết mổ gia súc.
  • Tảo (Algae): Đồng hóa mạnh mẽ Nitơ và Phốt pho trong các hồ sinh thái thông qua quá trình quang hợp, đồng thời cấp lượng oxy tự nhiên cho vi sinh vật hiếu khí cộng sinh.
  • Enzyme (Chế phẩm sinh học): Sử dụng trực tiếp enzyme Azoreductase, Protease, Lipase làm xúc tác cắt mạch chọn lọc các liên kết khó phân hủy trong nước thải công nghiệp.

3. Cơ chế phân hủy sinh học khử màu thuốc nhuộm Azo (Kỵ khí kết hợp Hiếu khí)

Thuốc nhuộm azo là thành phần ô nhiễm màu phức tạp nhất trong công nghiệp dệt may. Quá trình khử màu và xử lý triệt để thuốc nhuộm azo diễn ra theo cơ chế 2 pha sinh học liên hoàn:

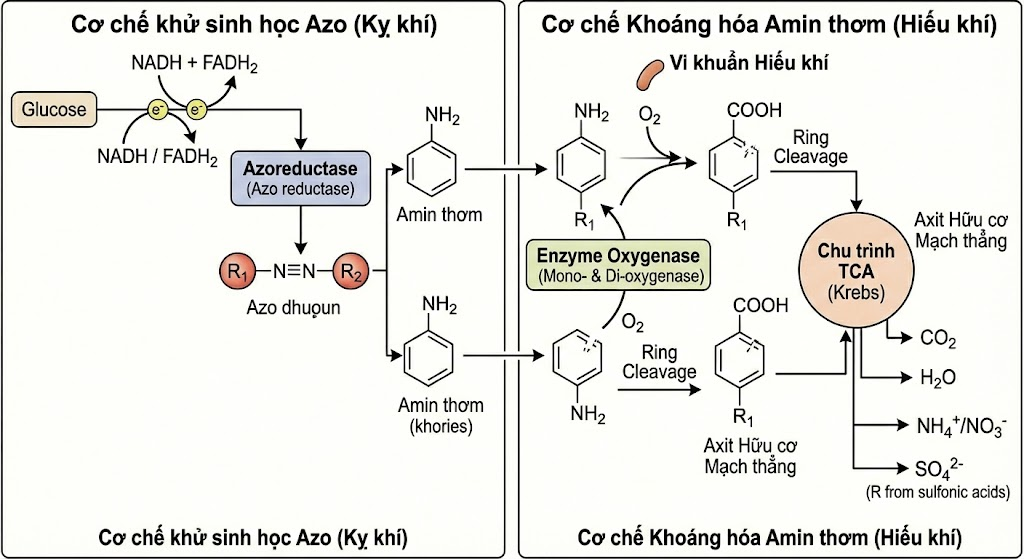

Cơ chế khử màu thuốc nhuộm azo bởi vi khuẩn kỵ khí và hiếu khí
Hình 4: Sơ đồ cơ chế khử màu thuốc nhuộm azo: Khử kỵ khí bẻ gãy liên kết azo tạo amin thơm kết hợp khoáng hóa hiếu khí cắt vòng qua chu trình Krebs
  • Giai đoạn 1 – Khử sinh học Azo (Pha Kỵ khí): Nguồn cacbon hữu cơ (Glucose) chuyển hóa sinh ra các chất mang điện tử giàu năng lượng (NADH / FADH₂). Dưới tác dụng xúc tác của enzyme Azoreductase, liên kết đôi azo (-N=N-) bền vững của phân tử thuốc nhuộm (R₁-N=N-R₂) bị bẻ gãy, phân tử mất màu hoàn toàn và chuyển thành các dẫn xuất Amin thơm (R-NH₂).
  • Giai đoạn 2 – Khoáng hóa Amin thơm (Pha Hiếu khí): Các hợp chất amin thơm tiếp tục được vi khuẩn hiếu khí sử dụng enzyme Oxygenase (Mono- & Di-oxygenase) cùng oxy phân tử (O₂) để thực hiện phản ứng cắt vòng thơm (Ring Cleavage), tạo thành các Axit Hữu cơ Mạch thẳng. Các axit này đi thẳng vào chu trình Krebs (TCA), khoáng hóa hoàn toàn thành CO₂, H₂O, NH₄⁺/NO₃⁻ và SO₄²⁻ vô hại.

4. Công nghệ Màng lọc sinh học MBR và Đệm vi sinh MBBR

Để nâng cao công suất xử lý sinh học mà không cần mở rộng quỹ đất xây dựng, các công nghệ cải tiến tiên tiến được áp dụng rộng rãi:

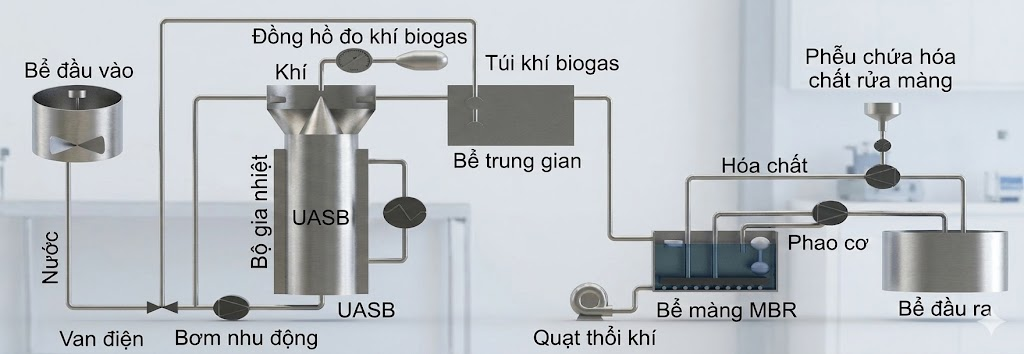

Sơ đồ chuỗi công nghệ tích hợp UASB và MBR trong xử lý nước thải
Hình 5: Sơ đồ dây chuyền công nghệ tích hợp Kỵ khí UASB và Hiếu khí Màng lọc MBR
  • Công nghệ Màng MBR (Membrane Bioreactor): Tích hợp các sợi màng siêu lọc (kích thước lỗ màng 0.04 – 0.1 µm) trực tiếp trong bể hiếu khí. Nồng độ bùn hoạt tính MLSS duy trì ở mức cực cao 8.000 – 12.000 mg/L, thay thế hoàn toàn bể lắng 2 và bể khử trùng, loại bỏ 100% cặn lơ lửng và vi khuẩn.
  • Công nghệ Đệm vi sinh di động MBBR (Moving Bed Biofilm Reactor): Bổ sung các giá thể nhựa HDPE lơ lửng chuyển động không ngừng nhờ sục khí, tạo diện tích bề mặt tiếp xúc vi sinh lên đến 800 – 1200 m²/m³, tăng tải trọng xử lý hữu cơ lên 200 – 300%.

III. Nhóm phương pháp Hóa học và Hóa lý (Lý hóa)

Nhóm phương pháp hóa lý và hóa học can thiệp sâu vào cấu trúc phân tử, loại bỏ các chất ô nhiễm dạng keo mịn, kim loại nặng, chất độc hại và hợp chất hữu cơ khó phân hủy sinh học.

1. Đông tụ – Keo tụ, Tạo bông và Thiết kế Cụm bể Hóa lý 3D

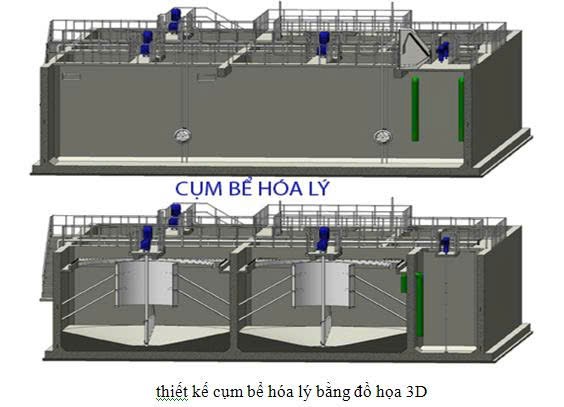

Cụm bể hóa lý - Thiết kế cụm bể hóa lý bằng đồ họa 3D Môi Trường Ngọc Lân
CỤM BỂ HÓA LÝ – Thiết kế cụm bể hóa lý bằng đồ họa 3D (Bản vẽ phối cảnh tổng thể và mặt cắt chi tiết hệ thống cánh khuấy, vách ngăn phản ứng tạo bông và hố thu gom rút bùn đáy vát phễu)
  • Đông tụ – Keo tụ (Coagulation): Châm hóa chất keo tụ (PAC, Phèn nhôm Al₂(SO₄)₃, Phèn sắt FeCl₃, FeSO₄) với khuấy trộn nhanh (gradient vận tốc G > 700 s⁻¹) để trung hòa điện thế Zeta âm của các hạt keo, phá vỡ trạng thái bền vững của hệ keo lơ lửng.
  • Tạo bông (Flocculation): Bổ sung chất trợ keo tụ (Polymer Anion hoặc Cation) ở chế độ khuấy chậm (G = 20 – 50 s⁻¹) tạo cầu nối phân tử, liên kết các bông cặn nhỏ thành các bông bùn lớn, dễ dàng lắng tĩnh hoặc tuyển nổi.
  • Trung hòa pH: Điều chỉnh pH dòng thải về khoảng trung tính 6.5 – 8.5 bằng NaOH, Ca(OH)₂ (với nước thải axit) hoặc H₂SO₄, HCl (với nước thải kiềm) nhằm tối ưu hóa điều kiện môi trường cho các công đoạn xử lý tiếp theo.

2. Hấp phụ và Màng lọc phân tách (MF, UF, NF, RO)

  • Hấp phụ (Adsorption): Sử dụng than hoạt tính dạng hạt (GAC), than bột (PAC) hoặc tro bay, Zeolite để lưu giữ các phân tử chất màu, kim loại nặng, hóa chất bảo vệ thực vật trên bề mặt xốp có diện tích riêng lớn (500 – 1500 m²/g).
  • Màng lọc phân tách (Membrane Filtration): Tách cơ học theo kích thước phân tử từ Vi lọc MF (0.1 – 10 µm), Siêu lọc UF (0.01 – 0.1 µm), Lọc nano NF (1 – 10 nm) đến Thẩm thấu ngược RO (< 1 nm), cho phép loại bỏ đến 99% ion khoáng hòa tan để thu hồi nước tinh khiết phục vụ tái sử dụng.

3. Các phương pháp Điện hóa (Keo tụ điện hóa, Oxy hóa Anode)

  • Keo tụ điện hóa (Electrocoagulation – EC): Dưới tác dụng của dòng điện một chiều DC, các điện cực tan (Fe, Al) liên tục phóng thích các ion Fe²⁺/Al³⁺ tạo ra các bông hydroxit kim loại tại chỗ mà không cần bổ sung phèn hóa chất, đồng thời bọt khí H₂ sinh ra tại catot hỗ trợ tuyển nổi bùn lên bề mặt.
  • Oxy hóa Anode (Anodic Oxidation): Oxy hóa trực tiếp các chất ô nhiễm hữu cơ trên bề mặt các điện cực trơ có độ bền cao như BDD (Kim cương pha Bo), Ti/Pt hoặc Ti/RuO₂.
  • Fenton điện hóa (Electro-Fenton): Điện phân sinh đồng thời ion Fe²⁺ và dung dịch H₂O₂ tại chỗ để thúc đẩy tạo gốc tự do hydroxyl.

4. Quá trình Oxy hóa nâng cao (AOPs: Fenton, Ozone, UV/TiO2)

Cơ chế cốt lõi của các quá trình oxy hóa nâng cao (Advanced Oxidation Processes – AOPs) là sản sinh ra các gốc tự do hydroxyl (•OH) có thế oxy hóa cực mạnh (E° = 2.80 V, chỉ đứng sau Flo), có khả năng khoáng hóa không chọn lọc các phân tử hữu cơ độc hại thành CO₂ và nước:

  • Hệ xúc tác Fenton: Phản ứng Fenton cổ điển (Fe²⁺ + H₂O₂ ở pH 3.0), Photo-Fenton (kết hợp bức xạ tia cực tím UV để đẩy nhanh tốc độ tái sinh ion Fe²⁺) và Electro-Fenton.
  • Hệ Ozone nâng cao: Quá trình Peroxone (O₃/H₂O₂), O₃/UV và O₃ kết hợp chất xúc tác kim loại rắn (Mn, Fe, Ti).
  • Hệ Hydro peroxit quang hóa: Phân hủy H₂O₂ dưới tác dụng của bức xạ cực tím (H₂O₂/UV).
  • Quang xúc tác dị thể (Heterogeneous Photocatalysis): Kích thích chất bán dẫn TiO₂ bằng tia UV để sinh ra các cặp điện tử – lỗ trống (e⁻/h⁺), tạo các gốc •OH và •O₂⁻ phản ứng bề mặt cực mạnh.
  • Năng lượng cao: Siêu âm phá hủy chất ô nhiễm (Sonolysis) và bức xạ tử ngoại chân không (VUV).

IV. Nhóm phương pháp Vật lý và Cơ học

1. Song chắn rác, Lưới lọc tinh và Bể lắng cát

  • Song chắn rác & Lưới lọc rác tinh: Giữ lại tạp chất thô (rác cây, bao nilon, giẻ lau, vỏ hộp) có kích thước từ 0.5 mm đến 100 mm, bảo vệ máy bơm chìm và van đường ống khỏi sự cố tắc nghẽn [Metcalf & Eddy, Chương 5].
  • Bể lắng cát (Grit Chamber): Kiểm soát vận tốc dòng nước trong khoảng 0.15 – 0.3 m/s để tách các hạt cát, sỏi vô cơ (kích thước > 0.2 mm, tỷ trọng d = 2.65 g/cm³) bằng trọng lực, tránh gây mài mòn cánh quạt bơm và lắng đọng đáy bể sinh học.

2. Bể Lắng trọng lực và Tuyển nổi siêu bọt khí DAF

  • Bể Lắng trọng lực: Phân tách cặn lơ lửng (bể lắng đợt 1) hoặc bông bùn vi sinh sinh học (bể lắng đợt 2) dựa trên chênh lệch trọng lực, kiểm soát tải trọng bề mặt SOR từ 16 – 32 m³/m².ngày và tải trọng chất rắn SLR từ 4.0 – 6.0 kg MLSS/m².h [Metcalf & Eddy, Chương 10].
  • Tuyển nổi khí hòa tan (DAF – Dissolved Air Flotation): Tạo ra hàng triệu bọt khí siêu mịn (kích thước 20 – 50 µm) từ bình hòa trộn bão hòa khí dưới áp suất 4 – 6 atm. Các bọt khí kết dính vào hạt dầu mỡ, cặn nhẹ và bùn sinh học, kéo chúng nổi nhanh lên bề mặt bể để thanh gạt gom bùn tự động.

V. Quy trình kiểm soát và Vận hành thực tế tại trạm XLNT

Một hệ thống xử lý nước thải vận hành đạt chuẩn liên tục đòi hỏi công tác kiểm tra, giám sát kỹ thuật hiện trường chuẩn xác và bài bản từ các kỹ sư giàu kinh nghiệm của Ngọc Lân.

1. Quan sát vi khuẩn và vi sinh vật chỉ thị dưới kính hiển vi quang học

Quan sát cấu trúc bông bùn vi sinh và vi khuẩn dưới kính hiển vi quang học
Hình 6: Quan sát hình thái bông bùn, cấu trúc vi khuẩn và vi sinh vật chỉ thị dưới kính hiển vi quang học tại phòng thí nghiệm

Định kỳ soi mẫu bùn hoạt tính dưới kính hiển vi quang học giúp nhận diện các loài vi khuẩn dạng sợi (Filamentous bacteria) và vi sinh chỉ thị (Protozoa: Chuông Vorticella, Luân trùng Rotifer, Trùng roi Flagellate) để đánh giá chính xác tuổi bùn (SRT), độ ổn định sinh học và phát hiện sớm hiện tượng bùn khó lắng (Bulking).

Kỹ sư vận hành tiến hành đo thể tích bùn lắng SV30 hàng ngày để tính toán chỉ số thể tích bùn SVI (Sludge Volume Index = (SV30 * 1000) / MLSS). SVI tối ưu duy trì từ 80 – 120 mL/g.

2. Kiểm tra cụm bơm định lượng hóa chất và bồn xử lý

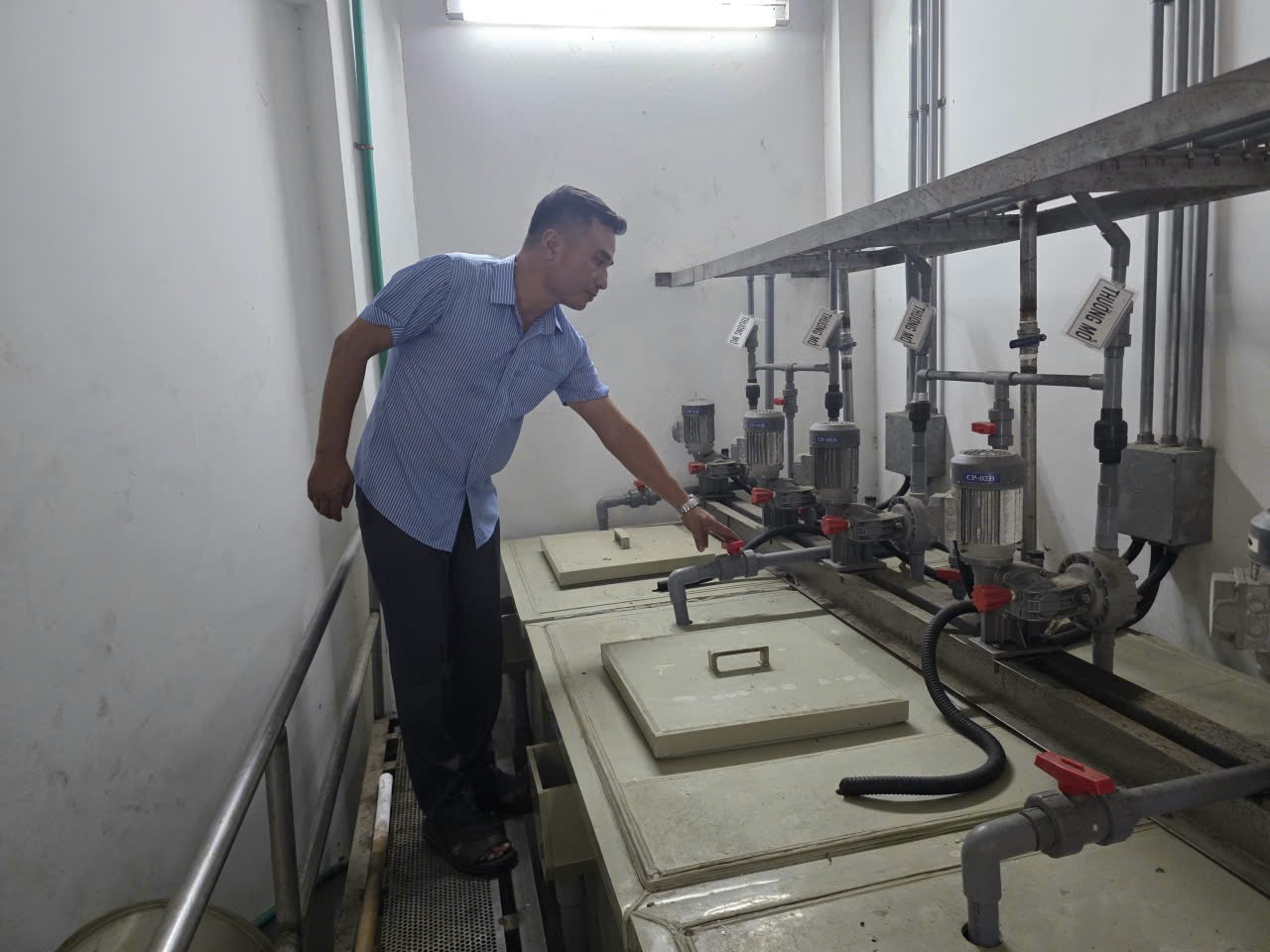

Kỹ thuật viên Môi Trường Ngọc Lân kiểm tra cụm bơm định lượng hóa chất
Hình 7: Kỹ sư kỹ thuật kiểm tra độ kín khít hệ thống van bi và cụm bơm định lượng hóa chất chuyên dụng

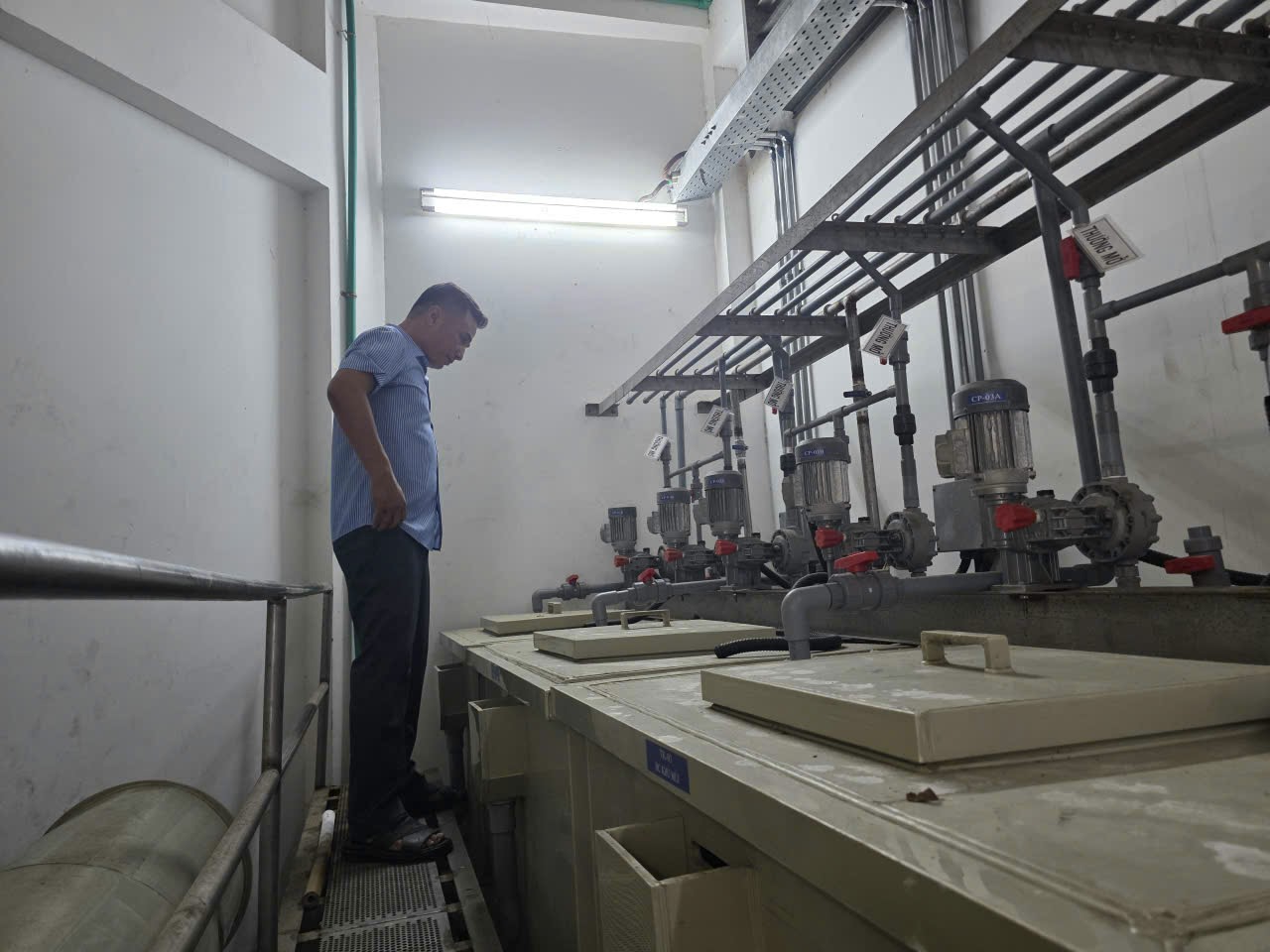

Kiểm tra hệ thống bồn chứa và dàn bơm định lượng hóa chất
Hình 8: Hệ thống dãy bồn pha hóa chất và cụm bơm định lượng được bố trí đồng bộ, có sàn thao tác an toàn

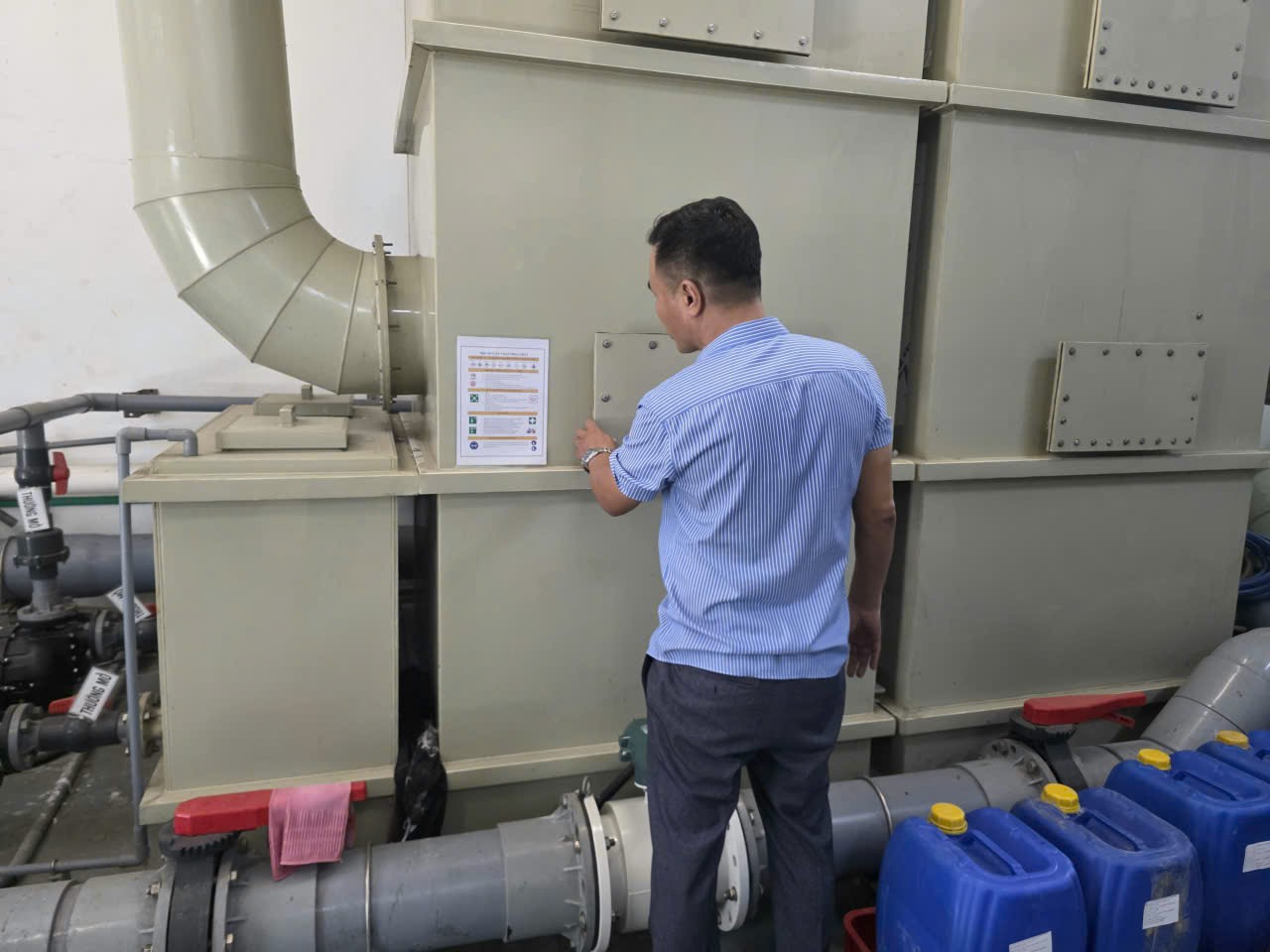

Kiểm tra cửa thăm bồn xử lý hóa chất và đường ống thông khí
Hình 9: Kiểm tra cửa thăm kỹ thuật trên thân bồn xử lý và hệ thống đường ống thu gom khí thải

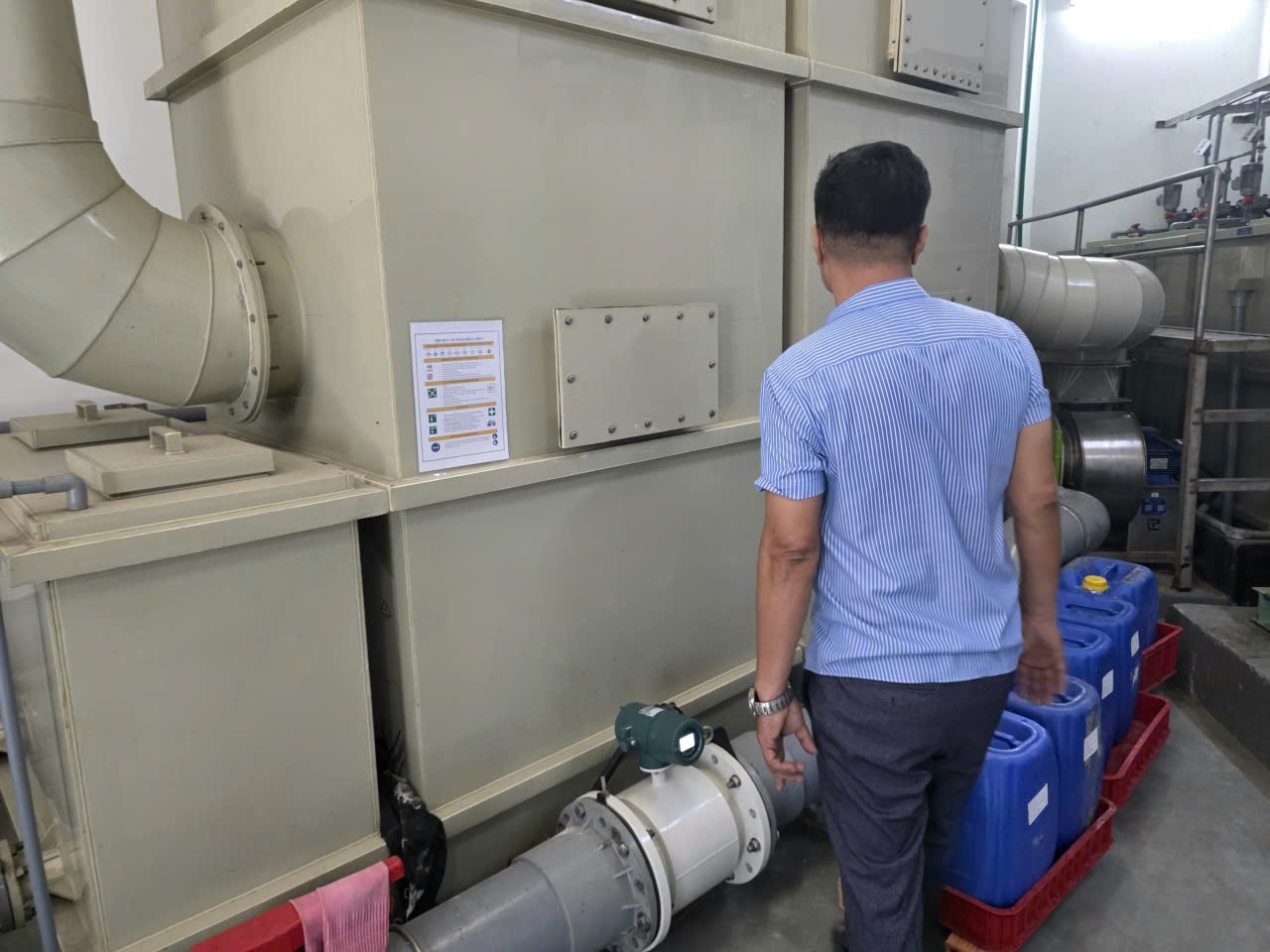

Kiểm tra đồng hồ đo lưu lượng điện từ tại trạm xử lý nước thải
Hình 10: Giám sát thông số đồng hồ đo lưu lượng điện từ và hệ thống đường ống công nghệ xử lý

3. Tự động hóa điều khiển trạm qua màn hình HMI & PLC

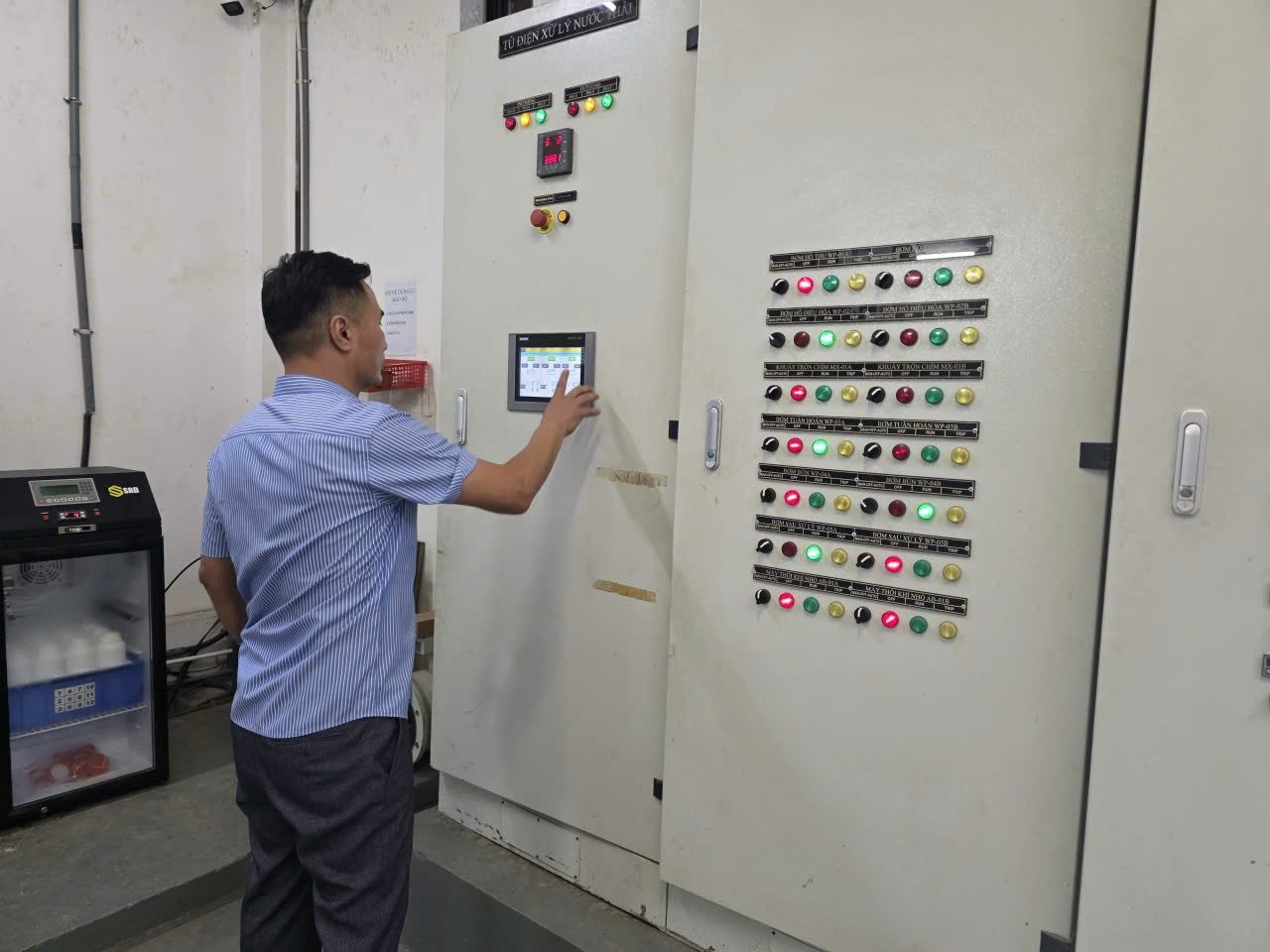

Tủ điện điều khiển trung tâm hệ thống xử lý nước thải
Hình 11: Tổng thể tủ điện điều khiển trung tâm hệ thống xử lý nước thải và tủ bảo quản mẫu chuyên dụng

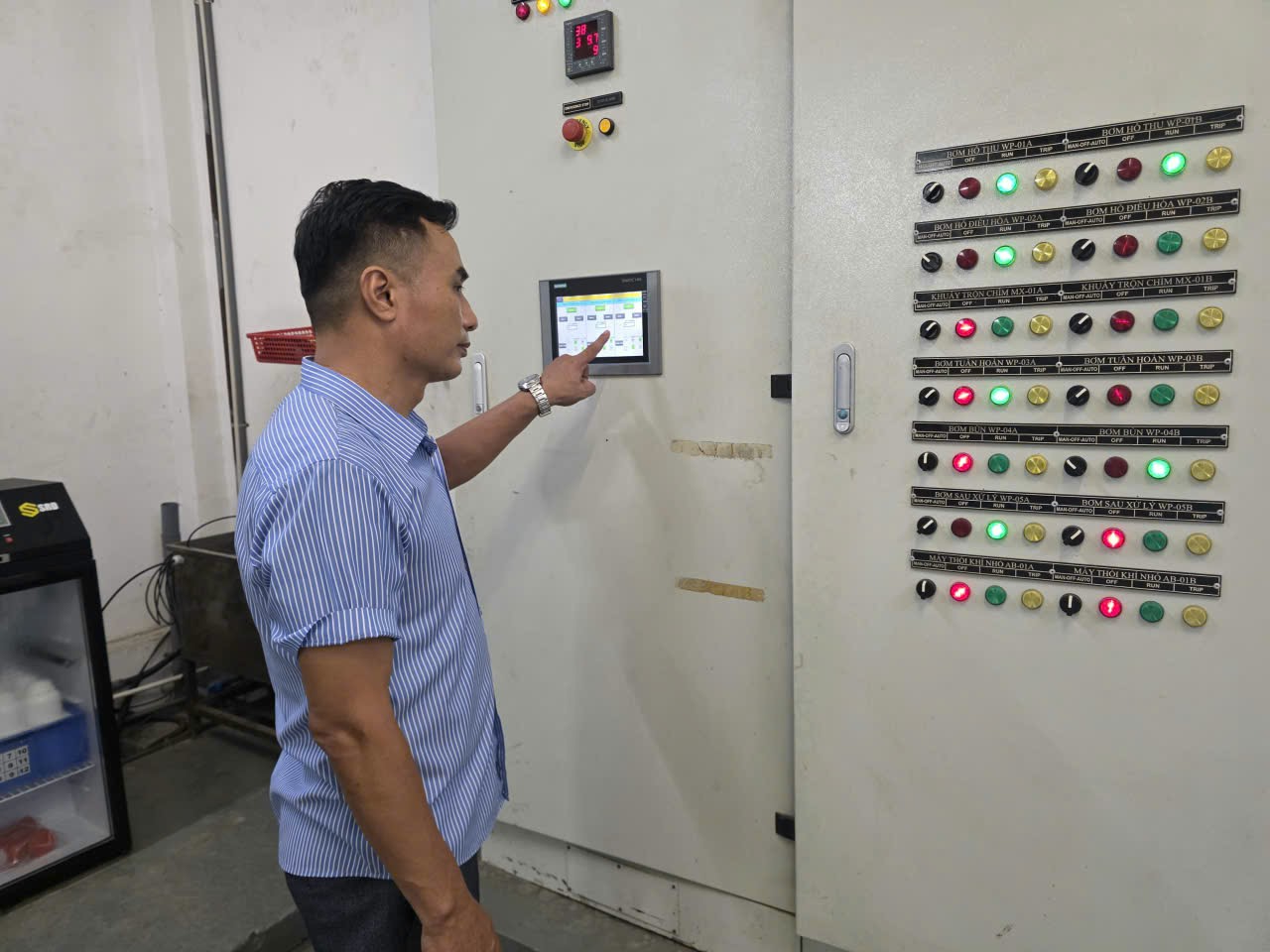

Thao tác cài đặt thông số trên màn hình cảm ứng HMI tủ điện điều khiển trung tâm
Hình 12: Kỹ sư vận hành thao tác điều khiển tự động toàn bộ chu trình xử lý nước thải trên màn hình cảm ứng HMI Siemens

Tủ điện điều khiển trung tâm tích hợp hệ thống PLC và màn hình cảm ứng HMI trực quan cho phép giám sát liên tục trạng thái hoạt động tự động của các cụm thiết bị cốt lõi: Bơm hố thu WP-01, Bơm điều hòa WP-02, Bơm tuần hoàn WP-03, Bơm bùn WP-04, Bơm sau xử lý WP-05 và Máy thổi khí AB-01.

VI. Đơn vị tư vấn, thiết kế và vận hành Môi Trường Ngọc Lân

Công ty TNHH Môi Trường Ngọc Lân tự hào là một trong những doanh nghiệp tiên phong với hơn 20 năm kinh nghiệm chuyên sâu trong lĩnh vực tư vấn giải pháp môi trường, thiết kế thi công xây dựng và chuyển giao công nghệ xử lý nước thải công nghiệp, sinh hoạt, dệt nhuộm, y tế, chế biến thủy hải sản trên toàn quốc.

Hãy liên hệ ngay với Công ty Môi Trường Ngọc Lân để được tư vấn thiết kế và tối ưu chi phí vận hành hệ thống xử lý nước thải tối ưu nhất:

  • Website chính thức: xulymoitruong.com
  • Hotline tư vấn kỹ thuật 24/7: 0905 555 146
  • Dịch vụ cốt lõi: Thiết kế thi công hệ thống XLNT, Vận hành bảo trì trọn gói, Cải tạo nâng công suất trạm XLNT đạt chuẩn QCVN.
